recuperateur de chaleur

 L'idée de la vmc double flux inverse  a germée l'hiver dernier après avoir fait faire 1 devis pour remplacer les portes et fenêtres.

Poses de portes et fenêtre triple vitrage finstral sans ventilation supérieure car la vmc df était évidente avec ce type d'huisseries.

La première étape et de récupérer les matériaux.

20 plaques offset de 80/104
5 plaques intercalaire de palette.
Après interviens la découpe

Découpe des plaques en 6 largeurs de 17.2 cm d'un longueur de 80.(108 plaques)
 Je garde 2 plaques pour la suite.

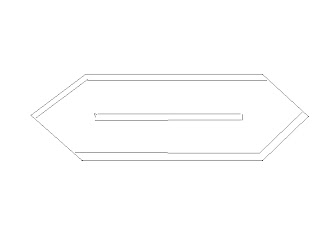

Découpe des biseaux de plaque .

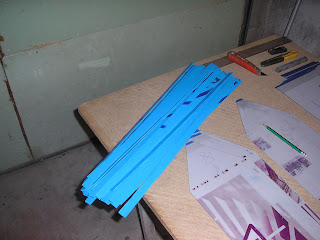

Découpe des intercalaires de 3 mm d'épaisseur.

 Assemblage des plaque par collage ,puis habillage de l'ensemble.

Échangeur terminé, il me reste la boite de celui-ci a faire.
voici le plan.

      L'échangeur est incliné pour permettre l'évacuation des condensats.

L'entrée d'air vicié (cuisine salle de bain et wc )est filtrée a l'aide d'un filtre de hotte dans un caisson.

 é

J'ai aussi rajouté un filtre mousse plus 1 autre filtre mousse a l'entrée de l'échangeur pour la sécurité

L'entrée d'air au dessus et les trois sortie dessous.
2 sortie chambre et 1 sortie salle a manger.

Modification de l'aspiration avec 1 autre filtre

Pour finir,habillage de celui-ci et récupération de la chaleur du moteur ventilation air chaud pour mettre l'ensemble hors gel.
L'hiver 'en dessous de zéro,la cheminée sera en fonction (seul moyen de chauffage)
Les deux photos suivantes montre la sortie d'air de l'échangeur avec la plaque offset pour étanchéité renforcée par une couche de peinture,et l'échangeur en place.

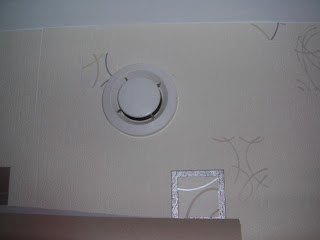

                         Au dessus, l'entrée d'air de la cuisine et ci dessous la sortie dans le salon.

Mesure du rendement:          T° EXT :7,6°        T° INT:18.6°   T° RECUP:15.6°


                                         RENDEMENT DE 72 %  (15.6-7.6)/(18.6-7.6)
                                                                                       8        /     11         = 0 .72


  Pour 1 premiere mesure c'est pas mal.



  nouvelle mesure le 8 novembre:  t ext:4°  t int 20    t recup :16

                                             (16-4)/(20-4)  = 0.75
                                            rendement de 75%
Mesure le 09 novembre:    ext 6.5 °      t air aspirée 21°     t air recupérée 17.5° SOIT 76 %

le 26 et 27 décembre plusieurs mesures avec une température de -7 a l'extérieur et température intérieur variant de 18 a 23 j'obtiens un rendement de 70 %
J ai une variation de temperature interieur car chauffage uniquement avec l'insert sur 2 jours :
23 avec le soleil l'après midi et 18 le matin a 7 h avant de recharger la cheminée.
